Κατασκευή Τροχών Πύλης με Μεταλλική Προσθετική Κατασκευή

Εισαγωγή

Στα συστήματα βαριάς βιομηχανίας, τα εξαρτήματα που συνδυάζουν κίνηση και μεταφορά φορτίου υπόκεινται συχνά σε αυστηρές μηχανικές απαιτήσεις. Οι τροχοί που καθοδηγούν μεγάλες πύλες αποτελούν ένα τυπικό παράδειγμα. Πρέπει να αντέχουν υψηλά στατικά φορτία, διατηρώντας παράλληλα ομαλή κίνηση πάνω σε σταθερή τροχιά, συχνά υπό μεταβαλλόμενες συνθήκες φόρτωσης. Η αξιοπιστία είναι ουσιαστικής και κρίσιμης  σημασίας, καθώς η αστοχία ή η ενδεχόμενη παραμόρφωση επηρεάζει άμεσα τη λειτουργία ολόκληρου του συστήματος.

Για το συγκεκριμένο έργο, αναπτύχθηκε ένα σετ τεσσάρων τροχών για τη στήριξη και την καθοδήγηση μιας πύλης συνολικού βάρους 4 τόνων. Αυτοί οι τροχοί λειτουργούν με ακρίβεια όχι μόνο για τη μεταφορά του φορτίου, αλλά και για τη διασφάλιση σταθερής και ελεγχόμενης κίνησης κατά μήκος μιας τροχιάς (ράγα οδήγησης-ολίσθησης), ενσωματωμένης στο σκυρόδεμα. Αντί της χρήσης συμβατικών μεθόδων κατεργασίας, η κατασκευή των τροχών επιλέχθηκε να πραγματοποιηθεί μέσω μεταλλικής προσθετικής κατασκευής, με αξιοποίηση του 3D εκτυπωτή iSLM280 της ZRapid Europe.

Η παρούσα μελέτη περίπτωσης αναδεικνύει τον τρόπο με τον οποίο η τεχνολογία Selective Laser Melting (SLM) μπορεί να εφαρμοστεί στην κατασκευή εξαρτημάτων που φέρουν φορτίο, όπου απαιτείται ισορροπία μεταξύ μηχανικής αντοχής, γεωμετρικής ακρίβειας και αποδοτικότητας της παραγωγικής διαδικασίας. Παράλληλα, καταδεικνύει ότι ακόμη και σχετικά περιορισμένες σχεδιαστικές παρεμβάσεις, οι οποίες καθίστανται εφικτές μέσω της προσθετικής κατασκευής, είναι δυνατόν να επηρεάσουν ουσιαστικά τη δομική συμπεριφορά και τη συνολική απόδοση ενός εξαρτήματος.

Κατανομή Βάρους και Λειτουργικές Απαιτήσεις

Το συνολικό βάρος της πύλης ανέρχεται σε 4 τόνους και μεταφέρεται μέσω τεσσάρων τροχών. Στην πράξη, ωστόσο, το φορτίο αυτό δεν κατανέμεται πάντοτε ομοιόμορφα μεταξύ τους. Υπό στατικές συνθήκες, κάθε τροχός μπορεί να δεχθεί φορτίο έως και 2 τόνων, ανάλογα με τη θέση του και τον βαθμό ευθυγράμμισής του. Κατά την κύλιση της πύλης κατά μήκος της τροχιάς, η κατανομή του φορτίου μεταβάλλεται συνεχώς, προκαλώντας δυναμικές επιβαρύνσεις στις οποίες οι τροχοί οφείλουν να ανταποκρίνονται χωρίς να υφίστανται δομική παραμόρφωση ή να χάνουν την ευθυγράμμισή τους.

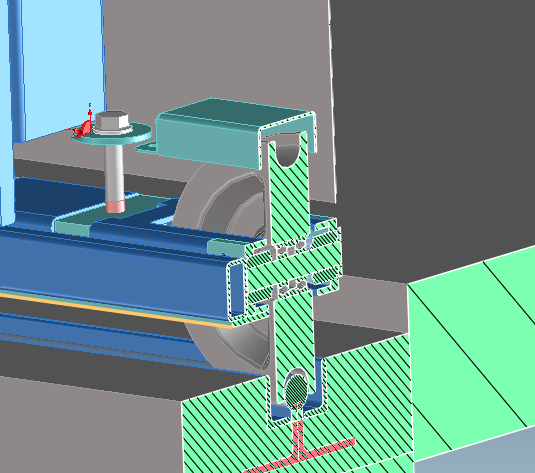

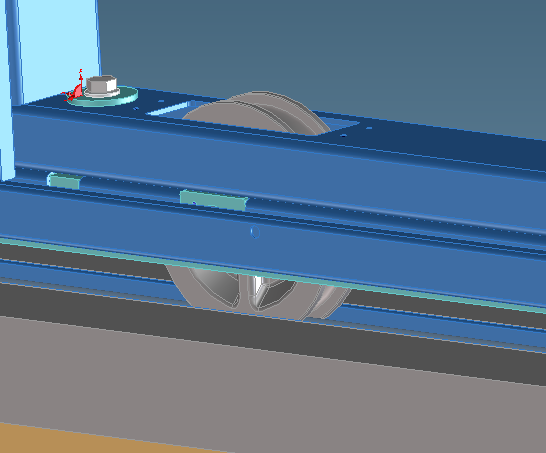

Δεδομένου ότι το σύστημα λειτουργεί πάνω σε τροχιά στερεωμένη σε σκυρόδεμα, η διεπιφάνεια επαφής μεταξύ τροχού και τροχιάς αποκτά ιδιαίτερη σημασία. Οι τροχοί πρέπει να διατηρούν σταθερή και ομοιόμορφη επαφή με την επιφάνεια κύλισης, ενώ παράλληλα να αντέχουν τοπικές συγκεντρώσεις τάσεων που ενδέχεται να αναπτυχθούν κατά τη λειτουργία. Τυχόν αποκλίσεις στη γεωμετρία ή στη δυσκαμψία των τροχών μπορεί να οδηγήσουν σε ανομοιόμορφη κύλιση, αυξημένη φθορά ή πρόσθετες καταπονήσεις στη φέρουσα κατασκευή. Για τον λόγο αυτό, η διαστατική σταθερότητα και η δομική ακεραιότητα αποτελούν θεμελιώδεις απαιτήσεις του σχεδιασμού.

Εξίσου σημαντική ήταν και η επιλογή του κατάλληλου υλικού. Οι τροχοί κατασκευάζονται από ανοξείδωτο χάλυβα, ώστε να εξασφαλίζονται τόσο η απαιτούμενη μηχανική αντοχή όσο και η ανθεκτικότητα στις περιβαλλοντικές συνθήκες. Σε εφαρμογές αυτού του τύπου, όπου συνυπάρχουν υψηλά φορτία και επαναλαμβανόμενη κίνηση, είναι αναγκαία μια ισορροπία μεταξύ σκληρότητας, ανθεκτικότητας και μακροχρόνιας αντοχής στη φθορά. Κατά συνέπεια, ο σχεδιασμός έπρεπε να διασφαλίζει την αποδοτική αξιοποίηση του υλικού, χωρίς να τίθεται σε κίνδυνο η μηχανική απόδοση του εξαρτήματος.

Περιορισμοί της Προηγούμενης Μεθόδου Κατασκευής

Πριν από την υιοθέτηση της προσθετικής κατασκευής, οι τροχοί κατασκευάζονταν από ανοξείδωτο χάλυβα μέσω κατεργασίας σε τόρνο. Παρότι η μηχανουργική κατεργασία εξασφαλίζει υψηλό βαθμό ακρίβειας, παρουσιάζει σημαντικούς περιορισμούς όταν εφαρμόζεται σε εξαρτήματα με αυξημένο όγκο υλικού ή με απαιτήσεις πιο σύνθετης γεωμετρίας. Στη συγκεκριμένη περίπτωση, η κατασκευή κάθε τροχού απαιτούσε σημαντικό χρόνο κατεργασίας, ιδιαίτερα λόγω των διαστάσεων του εξαρτήματος και της φύσης του υλικού.

Η αφαιρετική λογική της μηχανουργικής κατεργασίας βασίζεται στην απομάκρυνση υλικού από ένα συμπαγές αρχικό τεμάχιο, γεγονός που συνεπάγεται αυξημένο χρόνο παραγωγής και σημαντική απώλεια υλικού. Για σχετικά απλές γεωμετρίες, αυτή η προσέγγιση παραμένει αποτελεσματική.  Ωστόσο, όταν απαιτείται η ενσωμάτωση πρόσθετων δομικών χαρακτηριστικών ή ενισχύσεων, η διαδικασία καθίσταται λιγότερο αποδοτική. Επιπλέον, κάθε σχεδιαστική τροποποίηση προϋποθέτει αντίστοιχες αλλαγές στη στρατηγική κατεργασίας, γεγονός που μπορεί να επιμηκύνει περαιτέρω τον συνολικό χρόνο παραγωγής.

Ένας επιπλέον περιορισμός αφορά τη μειωμένη ευελιξία στην ενσωμάτωση δομικών χαρακτηριστικών που θα μπορούσαν να βελτιώσουν τη μηχανική συμπεριφορά του εξαρτήματος χωρίς αδικαιολόγητη αύξηση του βάρους του. Στα συμβατικά εξαρτήματα που παράγονται από μηχανουργική κατεργασία σε τόρνο, η ενίσχυση των μηχανικών ιδιοτήτων επιτυγχάνεται συνήθως με αύξηση του πάχους ή της συνολικής μάζας. Η πρακτική αυτή μπορεί να οδηγήσει σε υπερδιαστασιολογημένα εξαρτήματα, τα οποία, παρότι ικανοποιούν τις απαιτήσεις αντοχής, δεν είναι βελτιστοποιημένα ούτε ως προς την αξιοποίηση του υλικού ούτε ως προς την κατανομή των εσωτερικών τάσεων. Για τη συγκεκριμένη εφαρμογή, ήταν αναγκαία μια πιο ευέλικτη σχεδιαστική προσέγγιση, ικανή να βελτιώσει την αποδοτικότητα της κατασκευής χωρίς να υποβαθμίσει τη μηχανική αντοχή του τελικού εξαρτήματος.

Προσέγγιση Προσθετικής Κατασκευής και Σχεδιαστική Προσαρμογή

Με τη μετάβαση στη μεταλλική προσθετική κατασκευή, κατέστη δυνατός ο επανασχεδιασμός των τροχών με γνώμονα τη δομική αποδοτικότητα και όχι τους περιορισμούς που επιβάλλουν οι συμβατικές μέθοδοι παραγωγής. Η χρήση του μεταλλικού 3D εκτυπωτή iSLM280 επέτρεψε την κατασκευή των εξαρτημάτων στρώση προς στρώση, προσφέροντας σημαντικά μεγαλύτερη ελευθερία ως προς την κατανομή του υλικού στο εσωτερικό και στη συνολική γεωμετρία του τροχού.

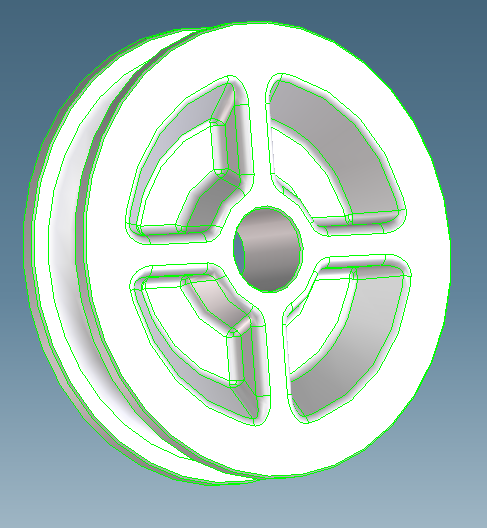

Μία από τις σημαντικότερες σχεδιαστικές βελτιώσεις ήταν η ενσωμάτωση ακτίνων ενίσχυσης στη δομή του τροχού. Οι ακτίνες αυτές αυξάνουν τη δυσκαμψία του εξαρτήματος και συμβάλλουν στην πιο ομοιόμορφη και αποδοτική κατανομή των φορτίων, χωρίς να επιφέρουν ουσιαστική αύξηση του συνολικού βάρους. Χαρακτηριστικά αυτού του είδους είναι δύσκολο, χρονοβόρο ή οικονομικά ασύμφορο να παραχθούν με παραδοσιακές μεθόδους CNC, ενώ στο πλαίσιο της τεχνολογίας SLM μπορούν να ενσωματωθούν εξαρχής στο σχεδιασμό, χωρίς να απαιτούνται πρόσθετα στάδια κατεργασίας.

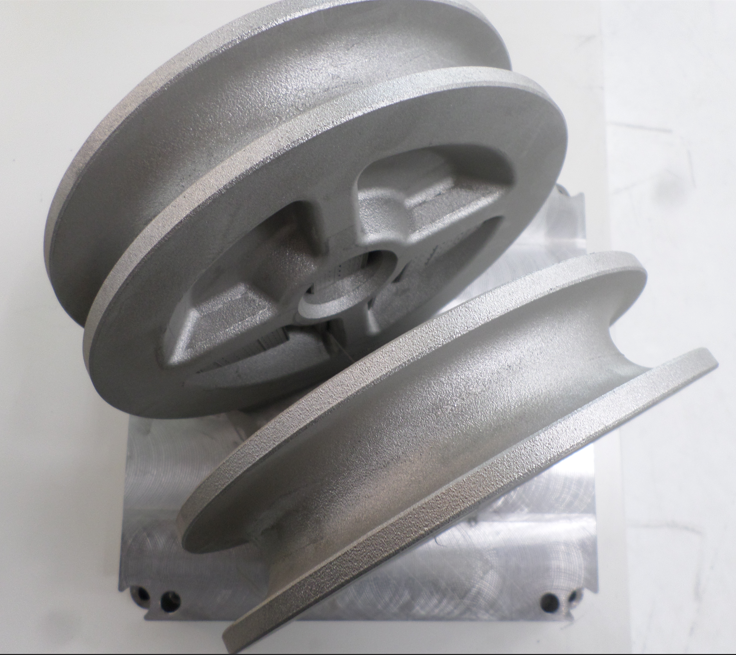

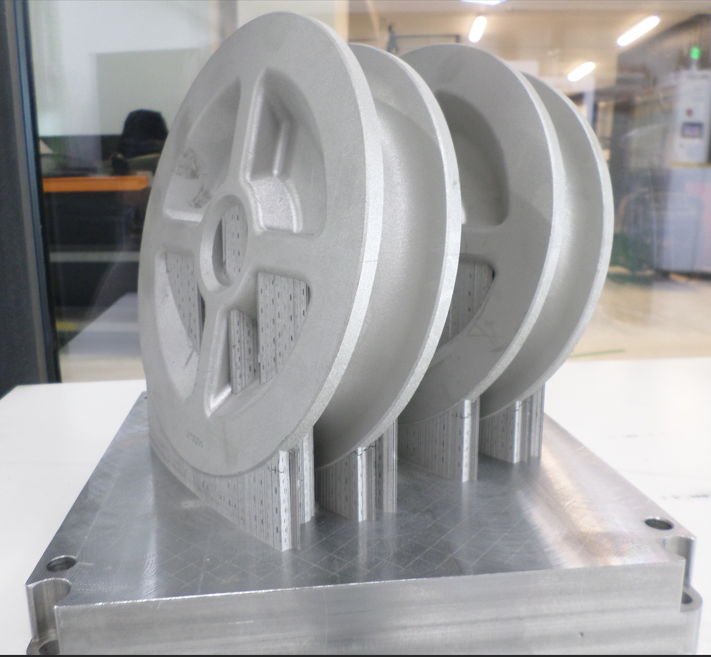

Παράλληλα, η ίδια η παραγωγική διαδικασία καθίσταται πιο απλοποιημένη και αποδοτική. Αντί για μια αλληλουχία πολλαπλών κατεργασιών, οι τροχοί κατασκευάζονται μέσω μιας ενιαίας διαδικασίας εκτύπωσης, η οποία ακολουθείται από τα απαραίτητα στάδια post-processing, όπως η αφαίρεση των supports και η τελική κατεργασία των κρίσιμων επιφανειών. Η προσέγγιση αυτή περιορίζει τη χειρωνακτική εργασία και συμβάλλει στη μείωση του συνολικού χρόνου παραγωγής, ιδίως όταν απαιτείται η κατασκευή περισσότερων εξαρτημάτων. Παρότι οι τροχοί δεν έχουν ακόμη εγκατασταθεί και αξιολογηθεί υπό πραγματικές συνθήκες λειτουργίας, τα αρχικά αποτελέσματα δείχνουν ότι ο σχεδιασμός ανταποκρίνεται ικανοποιητικά στις απαιτήσεις ως προς τη γεωμετρική ακρίβεια και τη δομική ακεραιότητα.

Συμπέρασμα

Το έργο αυτό καταδεικνύει ότι η μεταλλική προσθετική κατασκευή δεν αποτελεί λύση αποκλειστικά για εξαρτήματα υψηλής γεωμετρικής πολυπλοκότητας, αλλά μπορεί να εφαρμοστεί αποτελεσματικά και στην παραγωγή απλών, λειτουργικών εξαρτημάτων με σαφή πρακτική αξία σε ένα βιομηχανικό περιβάλλον. Στην προκειμένη περίπτωση, η υιοθέτηση της τεχνολογίας SLM επέτρεψε την κατασκευή ενός εξαρτήματος καθημερινής μηχανολογικής χρήσης, το οποίο πρέπει να ανταποκρίνεται σε πραγματικές απαιτήσεις φορτίου, κίνησης και ανθεκτικότητας.

Η χρήση ενισχυμένων γεωμετριών στη δομή του τροχού αναδεικνύει πώς η προσθετική κατασκευή επιτρέπει μια διαφορετική προσέγγιση στον μηχανολογικό σχεδιασμό. Αντί ο σχεδιασμός να προσαρμόζεται στους περιορισμούς της παραγωγικής διαδικασίας, μπορεί να διαμορφωθεί έτσι ώστε να ικανοποιεί πιο άμεσα τις απαιτήσεις απόδοσης.

Παρότι η τελική επαλήθευση θα πραγματοποιηθεί όταν οι τροχοί εγκατασταθούν και λειτουργήσουν υπό πραγματικές συνθήκες, η παρούσα μελέτη περίπτωσης δείχνει ήδη ότι η προσθετική κατασκευή μπορεί να αποτελέσει μια πρακτική εναλλακτική λύση για εξαρτήματα στα οποία το φορτίο, η κίνηση και η ανθεκτικότητα συνδέονται στενά.
