Μεταλλική Προσθετική Κατασκευή για Αμυντικές και Βιομηχανικές Εφαρμογές: Ελευθερία Σχεδιασμού και Ευελιξία Παραγωγής

To Metal Additive Manufacturing χρησιμοποιείται πλέον ολοένα και περισσότερο σε απαιτητικά βιομηχανικά περιβάλλοντα. Σε τομείς όπως η αεροδιαστημική, η αμυντική βιομηχανία, τα εργαλεία παραγωγής και το advanced manufacturing, η δυνατότητα κατασκευής γεωμετριών που είναι δύσκολο ή αδύνατο να παραχθούν με συμβατικές μεθόδους ανοίγει νέες προοπτικές στον σχεδιασμό εξαρτημάτων και την ενσωμάτωσή τους σε σύνθετα συστήματα.

Μεταξύ των τεχνολογιών που συμβάλλουν σε αυτές τις εξελίξεις, το SLM έχει καθιερωθεί ως μία από τις πιο διαδεδομένες μεθόδους για την παραγωγή πυκνών μεταλλικών εξαρτημάτων με σύνθετα εσωτερικά χαρακτηριστικά και ελεγχόμενες μηχανικές ιδιότητες. Καθώς η τεχνολογία ωριμάζει, η έμφαση μετατοπίζεται από την απλή δυνατότητα εκτύπωσης εξαρτημάτων προς τη σταθερότητα της διαδικασίας, την επαναληψιμότητα και τον έλεγχο των παραμέτρων παραγωγής που απαιτούνται για αξιόπιστη βιομηχανική χρήση.

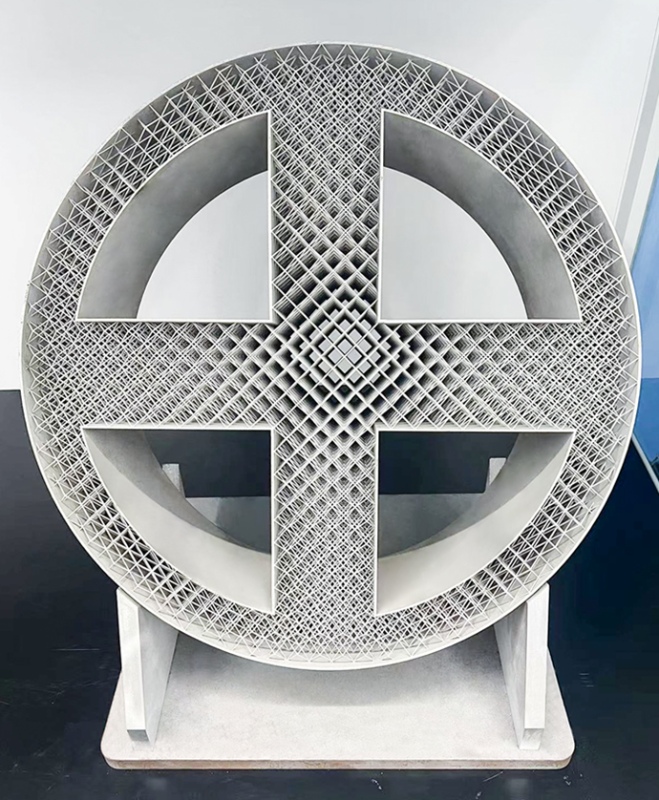

Skinned Lattice Structural Part



Τα σύγχρονα συστήματα μεταλλικής προσθετικής κατασκευής σχεδιάζονται πλέον όχι μόνο για την παραγωγή σύνθετων γεωμετριών, αλλά και για να λειτουργούν ως μέρος οργανωμένων παραγωγικών διαδικασιών που περιλαμβάνουν διαχείριση σκόνης, post-processing, quality assurance και διαδικασίες ποιοτικού ελέγχου.



Βιομηχανικές Απαιτήσεις για Συστήματα Metal AM



Στον βιομηχανικό και αμυντικό τομέα, τα συστήματα Additive Manufacturing πρέπει να καλύπτουν απαιτήσεις που ξεπερνούν την απλή δυνατότητα κατασκευής εξαρτημάτων. Η διατήρηση σταθερών θερμικών συνθηκών στον θάλαμο κατασκευής, η ομοιόμορφη εναπόθεση σκόνης, ο ελεγχόμενος τρόπος σάρωσης του laser και η προβλέψιμη συμπεριφορά των υλικών είναι κρίσιμα στοιχεία για την παραγωγή εξαρτημάτων με επαναλαμβανόμενες μηχανικές ιδιότητες.

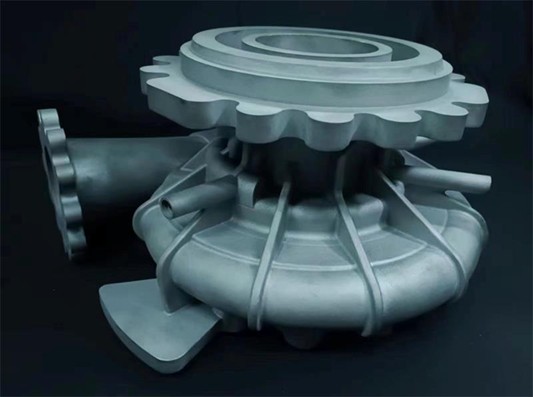

Rocket Oxygen Pump



Εξίσου σημαντική είναι η δυνατότητα ενσωμάτωσης των συστημάτων additive manufacturing σε υφιστάμενες βιομηχανικές υποδομές. Τα εξαρτήματα που παράγονται μέσω SLM συχνά υποβάλλονται σε θερμική κατεργασία, κατεργασία CNC, επιφανειακή κατεργασία και επιθεώρηση μετά την εκτύπωση. Για τον λόγο αυτό, η αρχιτεκτονική ενός συστήματος πρέπει να υποστηρίζει σταθερούς κύκλους παραγωγής, προβλέψιμα αποτελέσματα και συμβατότητα με τα επόμενα στάδια επεξεργασίας.

Οι απαιτήσεις αυτές είναι ιδιαίτερα σημαντικές σε τομείς όπου τα εξαρτήματα λειτουργούν υπό απαιτητικές συνθήκες. Δομικά στοιχεία αεροδιαστημικών συστημάτων, εξαρτήματα αμυντικών εφαρμογών και εργαλεία παραγωγής συχνά απαιτούν υλικά που αντέχουν υψηλά μηχανικά φορτία, θερμικούς κύκλους ή διαβρωτικά περιβάλλοντα. Τα συστήματα additive manufacturing πρέπει συνεπώς να παρέχουν όχι μόνο ελευθερία σχεδιασμού αλλά και σταθερότητα διαδικασίας και συνέπεια στις ιδιότητες των υλικών.



SLM Τεχνολογία για Σύνθετα Μεταλλικά Εξαρτήματα



Τα συστήματα SLM λειτουργούν λιώνοντας επιλεκτικά λεπτά στρώματα μεταλλικής σκόνης με τη χρήση laser υψηλής ενέργειας. Ένας μηχανισμός recoating απλώνει ένα ομοιόμορφο στρώμα σκόνης πάνω στην πλατφόρμα κατασκευής. Στη συνέχεια, το laser σαρώνει την επιφάνεια σύμφωνα με τη γεωμετρία του εξαρτήματος, λιώνοντας τοπικά τη σκόνη και δημιουργώντας ένα πυκνό μεταλλικό στρώμα καθώς το υλικό στερεοποιείται.

Μετά την ολοκλήρωση κάθε στρώματος, η πλατφόρμα κατασκευής κατεβαίνει ελαφρώς και εναποτίθεται ένα νέο στρώμα σκόνης. Η διαδικασία επαναλαμβάνεται μέχρι να ολοκληρωθεί ολόκληρο το εξάρτημα.

Η προσέγγιση αυτή, βασισμένη σε διαδοχικά στρώματα, επιτρέπει την κατασκευή πολύπλοκων εσωτερικών καναλιών, lattice δομών και γεωμετριών που θα ήταν εξαιρετικά δύσκολο να παραχθούν με συμβατικές κατεργασίες. Σε πολλές περιπτώσεις, το additive manufacturing επιτρέπει τον επανασχεδιασμό εξαρτημάτων έτσι ώστε πολλαπλά μέρη να ενοποιηθούν σε μία ενιαία δομή.

Η ενοποίηση εξαρτημάτων μειώνει την πολυπλοκότητα συναρμολόγησης και περιορίζει την ανάγκη για συνδέσμους ή κοχλίες που μπορεί να αποτελούν σημεία πιθανής αστοχίας. Σε εφαρμογές που σχετίζονται με ροή υγρών ή μεταφορά θερμότητας, τα εσωτερικά κανάλια μπορούν να σχεδιαστούν ώστε να ακολουθούν βέλτιστες διαδρομές, χωρίς τους περιορισμούς που επιβάλλουν οι συμβατικές μέθοδοι κατεργασίας.

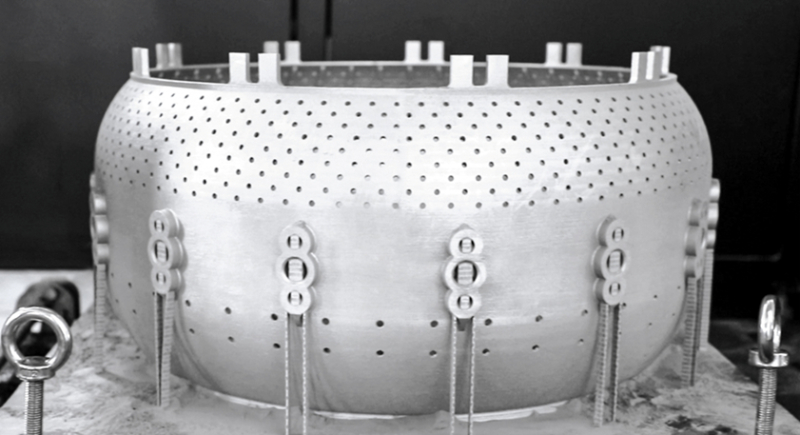

High Temperature Alloy Combustion Chamber



Το Σύστημα Μεταλλικής Προσθετικής Κατασκευής ANiMA A4



The ANiMA A4 metal additive manufacturing system is designed for industrial powder bed fusion applications requiring controlled processing conditions and stable build performance, with a build volume of 420mm x 420mm x 500mm.

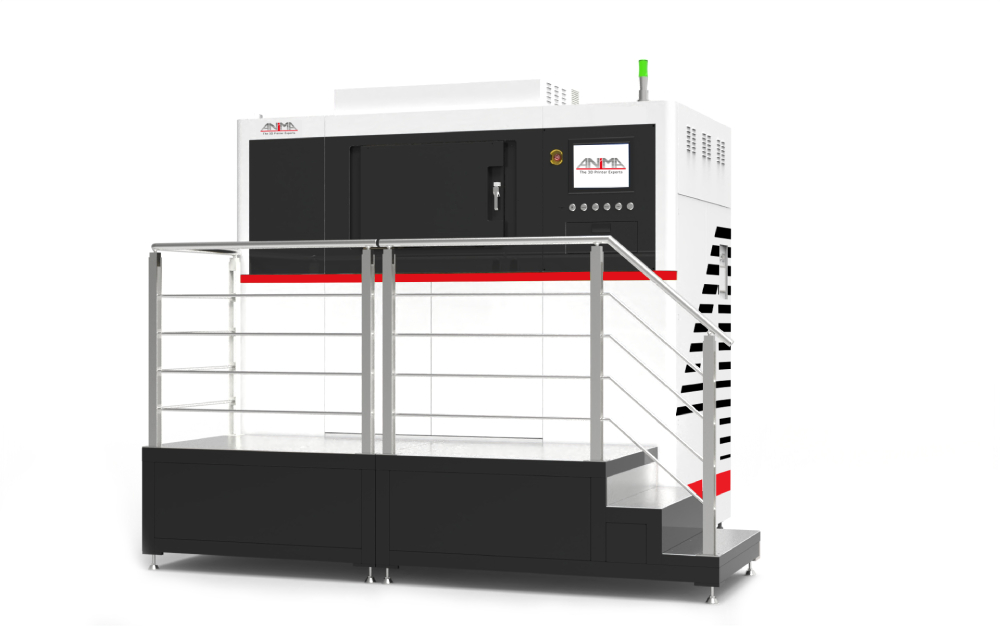

ANiMA A4 - Large-Scale Industrial Metal 3D Printer



Το σύστημα βασίζεται σε αρχιτεκτονική laser powder bed fusion και μπορεί να επεξεργαστεί μια σειρά από ευρέως χρησιμοποιούμενες μεταλλικές σκόνες, όπως ανοξείδωτους χάλυβες, tool steels και κράματα νικελίου. Τα υλικά αυτά χρησιμοποιούνται συχνά σε εφαρμογές όπου απαιτείται υψηλή μηχανική αντοχή, αντοχή σε υψηλές θερμοκρασίες και αντίσταση στη διάβρωση.

Η διαμόρφωση του συστήματος έχει επιπλέον βελτιστοποιηθεί από Έλληνες μηχανικούς με πολυετή εμπειρία στη μεταλλική προσθετική κατασκευή. Η εργασία αυτή επικεντρώθηκε σε πρακτικές πτυχές λειτουργίας σε βιομηχανικό περιβάλλον, όπως η σταθερότητα της διαδικασίας, η ευχρηστία σε συνθήκες παραγωγής και η ευθυγράμμιση με ευρωπαϊκές πρακτικές και τεχνικά πρότυπα.

Οι βελτιστοποιήσεις αυτές επιτρέπουν την αξιόπιστη λειτουργία του συστήματος σε περιβάλλοντα όπου το Additive Manufacturing αποτελεί μέρος μιας ευρύτερης παραγωγικής διαδικασίας και όχι απλώς εργαλείο πρωτοτυποποίησης.



Θερμική Σταθερότητα και Έλεγχος Διαδικασίας



Στο laser powder bed fusion, η θερμική διαχείριση παίζει καθοριστικό ρόλο στην ποιότητα των παραγόμενων εξαρτημάτων. Κατά τη διάρκεια της εκτύπωσης, δημιουργούνται ταχύτατοι κύκλοι θέρμανσης και ψύξης καθώς το laser σαρώνει τη στρώση σκόνης. Αυτές οι θερμικές μεταβολές επηρεάζουν τη σταθερότητα της λίμνης τήξης (melt pool), τη μικροδομή του υλικού και την ανάπτυξη υπολειπόμενων τάσεων.

Για τη διατήρηση σταθερών συνθηκών επεξεργασίας, συστήματα όπως το A4 ενσωματώνουν ελεγχόμενο περιβάλλον στον θάλαμο κατασκευής και ακριβή έλεγχο της σάρωσης του laser. Μηχανισμοί recoating υψηλής σταθερότητας εξασφαλίζουν ομοιόμορφη εναπόθεση της σκόνης, ενώ συστήματα παρακολούθησης της διαδικασίας επιτρέπουν στους χειριστές να ελέγχουν τις συνθήκες παραγωγής κατά τη διάρκεια της εκτύπωσης.

Η διατήρηση σταθερών παραμέτρων έκθεσης και ομοιόμορφης κατανομής σκόνης συμβάλλει στη μείωση των αποκλίσεων μεταξύ διαφορετικών builds και επιτρέπει την παραγωγή εξαρτημάτων με προβλέψιμες μηχανικές ιδιότητες.

Η σταθερότητα αυτή είναι ιδιαίτερα σημαντική όταν κατασκευάζονται εξαρτήματα που πρέπει να πληρούν αυστηρές διαστασιακές ανοχές ή να λειτουργούν υπό υψηλά μηχανικά φορτία.

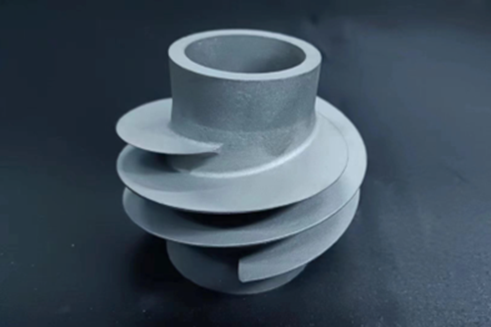

Rocket Induction Wheel



Εφαρμογές σε Tooling



Μία από τις πιο καθιερωμένες εφαρμογές της μεταλλικής προσθετικής κατασκευής είναι η παραγωγή εξαρτημάτων tooling. Inserts για injection molding, εργαλεία diecasting και διάφορα εργαλεία διαμόρφωσης απαιτούν συχνά εσωτερικά κανάλια ψύξης για τον έλεγχο της θερμοκρασίας κατά τη λειτουργία.

Οι παραδοσιακές μέθοδοι κατασκευής περιορίζουν τη γεωμετρία αυτών των καναλιών, καθώς πρέπει να δημιουργηθούν με διάτρηση ή κατεργασία μέσα στο σώμα του εργαλείου. Με το additive manufacturing, τα κανάλια ψύξης μπορούν να σχεδιαστούν ώστε να ακολουθούν πολύπλοκες τρισδιάστατες διαδρομές που προσαρμόζονται στο σχήμα του εξαρτήματος.

Το λεγόμενο conformal cooling μπορεί να βελτιώσει σημαντικά τη θερμική διαχείριση μέσα στο εργαλείο. Η πιο ομοιόμορφη κατανομή θερμοκρασίας συμβάλλει στη μείωση των χρόνων κύκλου, στη βελτίωση της επιφανειακής ποιότητας των παραγόμενων εξαρτημάτων και στην αύξηση της διάρκειας ζωής του εργαλείου.

Σε αυτές τις εφαρμογές, τα συστήματα powder bed fusion προσφέρουν τη γεωμετρική ευελιξία που απαιτείται για την κατασκευή σύνθετων εσωτερικών δικτύων καναλιών, τα οποία δεν μπορούν να παραχθούν με συμβατικές κατεργασίες.



Αεροδιαστημικές και Αμυντικές Εφαρμογές



Η προσθετική κατασκευή χρησιμοποιείται όλο και περισσότερο για την παραγωγή δομικών και λειτουργικών εξαρτημάτων σε αεροδιαστημικά και αμυντικά συστήματα. Ελαφριές δομές, βελτιστοποιημένα στηρίγματα (brackets) και περιβλήματα με ενσωματωμένα στοιχεία στήριξης μπορούν να παραχθούν με τη χρήση powder bed fusion.

Με τη χρήση μεθόδων topology optimization, οι μηχανικοί μπορούν να μειώσουν το βάρος ενός εξαρτήματος διατηρώντας ταυτόχρονα την απαιτούμενη μηχανική αντοχή. Οι γεωμετρίες που προκύπτουν συχνά περιλαμβάνουν οργανικές μορφές και εσωτερικές δομές ενίσχυσης που είναι ιδιαίτερα κατάλληλες για additive manufacturing.

Ένα ακόμη πεδίο εφαρμογής αφορά εξαρτήματα με εσωτερικά κανάλια ροής. Αυτά μπορούν να χρησιμοποιηθούν για ψύξη ηλεκτρονικών συστημάτων, μεταφορά υγρών ή διαχείριση θερμότητας σε συστήματα πρόωσης.

Η δυνατότητα κατασκευής σύνθετων εσωτερικών γεωμετριών μέσα σε ένα ενιαίο εξάρτημα μειώνει την πολυπλοκότητα συναρμολόγησης και βελτιώνει την αξιοπιστία σε απαιτητικές συνθήκες λειτουργίας.

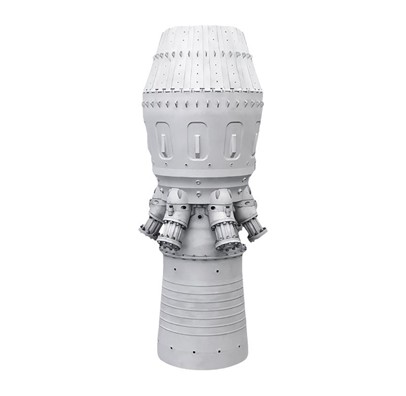

Engine Exhaust Pipe

Ανάπτυξη Διαδικασιών και Μικρές Σειρές Παραγωγής



Πέρα από τα τελικά εξαρτήματα, τα συστήματα μεταλλικής προσθετικής κατασκευής χρησιμοποιούνται συχνά για ανάπτυξη διαδικασιών και παραγωγή μικρών σειρών.

Ερευνητικά ιδρύματα και βιομηχανικές ομάδες ανάπτυξης χρησιμοποιούν συστήματα powder bed fusion για την αξιολόγηση νέων υλικών, τη βελτιστοποίηση παραμέτρων εκτύπωσης και τη δοκιμή νέων σχεδιαστικών προσεγγίσεων. Η δυνατότητα γρήγορης επανάληψης επιτρέπει την προσαρμογή της γεωμετρίας, των εσωτερικών δομών και των παραμέτρων επεξεργασίας ώστε να επιτευχθούν συγκεκριμένα χαρακτηριστικά απόδοσης.

Για ορισμένα εξαρτήματα με σχετικά περιορισμένο όγκο παραγωγής, το additive manufacturing μπορεί επίσης να είναι οικονομικά βιώσιμο ως μέθοδος άμεσης παραγωγής. Αυτό ισχύει ιδιαίτερα όταν το κόστος εργαλείων για συμβατικές διαδικασίες θα ήταν υψηλό ή όταν η πολυπλοκότητα του εξαρτήματος καθιστά την παραδοσιακή παραγωγή λιγότερο αποδοτική.

Σε αυτές τις περιπτώσεις, τα συστήματα additivemanufacturing λειτουργούν ως ευέλικτα εργαλεία παραγωγής που μπορούν να κατασκευάσουν διαφορετικά εξαρτήματα χωρίς την ανάγκη ειδικών εργαλείων.



Ενσωμάτωση σε Βιομηχανικές Διαδικασίες



Καθώς η προσθετική κατασκευή υιοθετείται όλο και περισσότερο από τη βιομηχανία, η ενσωμάτωση των συστημάτων εκτύπωσης σε οργανωμένα παραγωγικά περιβάλλοντα γίνεται όλο και πιο σημαντική.

Τα εκτυπωμένα εξαρτήματα συνήθως απαιτούν αρκετά στάδια μετα-επεξεργασίας, όπως αφαίρεση supports, θερμική κατεργασία, κατεργασία CNC και επιφανειακή κατεργασία. Επιπλέον, μπορεί να απαιτούνται διαδικασίες ποιοτικού ελέγχου όπως μετρήσεις διαστάσεων και έλεγχος ιδιοτήτων υλικών.

Τα συστήματα μεταλλικής προσθετικής κατασκευής πρέπει επομένως να λειτουργούν αξιόπιστα μέσα σε αυτές τις ευρύτερες παραγωγικές αλυσίδες. Σταθερά αποτελέσματα εκτύπωσης, ελεγχόμενες παράμετροι διαδικασίας και προβλέψιμη συμπεριφορά των υλικών διευκολύνουν τη μετάβαση από την εκτύπωση στη μετα-επεξεργασία και την τελική πιστοποίηση των εξαρτημάτων.

Η προσέγγιση αυτή υποστηρίζει την εφαρμογή της τεχνολογίας σε βιομηχανικά περιβάλλοντα όπου η ιχνηλασιμότητα, η τεκμηρίωση και η συμμόρφωση με ευρωπαϊκά πρότυπα παραγωγής αποτελούν βασικές απαιτήσεις.



Επεκτεινόμενες Εφαρμογές της Μεταλλικής Προσθετικής Κατασκευής



Καθώς τα υλικά, η αρχιτεκτονική των συστημάτων και οι τεχνολογίες ελέγχου διαδικασίας εξελίσσονται, το φάσμα εφαρμογών της μεταλλικής προσθετικής κατασκευής συνεχίζει να διευρύνεται.

Συστήματα όπως το ANiMA A4 χρησιμοποιούνται πλέον όχι μόνο για επαλήθευση σχεδιασμού ή πειραματική παραγωγή, αλλά και για την κατασκευή λειτουργικών εξαρτημάτων που λειτουργούν σε απαιτητικά περιβάλλοντα.

Σε τομείς όπου η απόδοση, η μείωση βάρους και η γεωμετρική πολυπλοκότητα παίζουν κρίσιμο ρόλο, το powder bed fusion προσφέρει μια προσέγγιση παραγωγής που συμπληρώνει τις συμβατικές μεθόδους και επιτρέπει την υλοποίηση νέων σχεδιαστικών λύσεων που μέχρι πρόσφατα ήταν δύσκολο να κατασκευαστούν.



Επικοινωνήστε μαζί μας και η εξειδικευμένη ομάδα μας θα σας βοηθήσει να βρείτε την καλύτερη λύση, προσαρμοσμένη στις ανάγκες σας!
